產品詳細介紹

產品介紹：

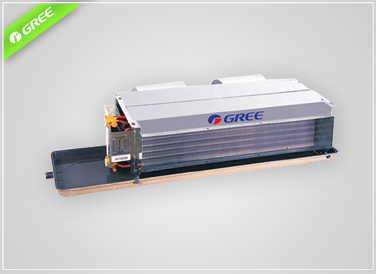

格力臥式暗裝風機盤管款式新穎，結構先進。整機高度小，節約建筑空間。供冷（熱）大，噪音小，三速電機調節風量，滿足不同使用要求。接水盤模壓成型，保溫材料整體亞鐵，無凝結水之憂。換熱充分，冬季管道不破裂。

咨詢熱線：
0731-87633333

該產品適用于：

酒店、賓館、公寓、餐廳、辦公大樓、購物商場、影劇院、體育館、廠房及醫院等場所

分享到：

產品詳情
產品參數
機組選型指導

采用塑料風機（不包括吸頂機組）

----------------------------------------------------------------------------------------------------------------------------

■ 重量輕，在相同電機帶動下，風量增大；

■ 模具制造，葉片角度和蝸殼的型腔的一致性好，達到靜音的效果；

■ 流道和風葉角度通過CFD軟件優化，效率高；

■ 蝸殼分成上、下兩個部分，拆卸方便。

應用CFD流體軟件設計

----------------------------------------------------------------------------------------------------------------------------

■ 機組流道結構合理；

■ 機組內部空氣分布均勻，流動噪音低；

■ 內部渦流少，效率高。

◆ 標準系列，小焓差設計，適合舒適性要求高，調節精度高的場合；

◆ B系列，大冷量、大焓差設計，除濕量大，滿足高濕、高冷量需求的場合，在安裝空間受限制，而又有大冷量需求下，也可以選擇B系列產品；

◆ 款式新穎，結構先進；

◆ 整機高度小，節約建筑空間；

◆ 供冷（熱）量大，噪音小，三速電機調節風量，滿足不同使用要求；

◆ 選材優質、嚴格的工藝控制確保整機的質量和使用壽命；

◆ 接水盤模壓成型，保溫材料整體壓粘，無凝結水之憂；

◆ 改進排氣、放水閥位置，保證換熱充分和防止冬季管道凍裂。

◆ 公司多項技術獲得國家專利，2009年被中國質量萬里行市場調查中心評為“重質量、講誠信、樹品牌全國產品質量穩定合格知名品牌”，2012年七月被評為“質量服務誠信承諾示范單位”。

◆ 格力湖南核心代理商！

◆ 數千臺庫存！即訂即發！

◆ 市內免費送貨，市外免費辦理發貨手續！

如果您對以上產品感興趣或有任何疑問，請點擊網頁右側的在線客服，或致電0731-87633333，凱和專家24小時恭候您。

				FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA
				FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA
性能	風量	高速	m3/h	510	680	850	1020	1360	1700	2040
		中速	m3/h	394	495	638	788	1095	1275	1575
		低速	m3/h	263	330	425	525	730	850	1050
	供冷量		W	2800	3600	4500	5500	7350	9200	11000
	供熱量		W	4400	5500	7000	8900	11000	14000	17000
	水流量		L/s	0.14	0.17	0.22	0.27	0.36	0.45	0.50
	水阻力		kPa	21	16	23	36	38	38	40
	噪音	標準型	dB(A)	38	40	42	44	46	48	50
	噪音	高靜壓型	dB(A)	40	42	44	46	47	49	52
	機外靜壓		Pa
盤管	型式		銅管、高效百葉窗翅片
盤管	工作壓力		≤1.6Mpa
電機	型式		B級絕緣電容器啟動三速電機
	數量		個	1				2
	電源			220v~ 50Hz
輸入功率	標準型		W	45	62	70	96	120	145	185
輸入功率	高靜壓型		W	55	68	80	102	140	174	195
推薦電源線			m㎡×根	0.5×3
防觸電等級			Ι
風 機	型式			B級絕緣電容器啟動三速電機
風 機	數量		個	2				3	4
接管			進水	ZG3/4'(內螺紋)
			出水	ZG3/4'(內螺紋)
			冷凝水	G3/4'(外螺紋）
重量			Kg	14.5	16	17	18.5	27.5	30.5	32
回風箱			帶過濾網	HF22	HF23	HF24	HF24	HF26	HF26	HF26
回風箱			不帶過濾網	HF02	HF04	HF05	HF05	HF08	HF08	HF08

選擇機組時，是把設計顯熱負荷與機組選熱負荷匹配，在大多情況下，盤管有足夠的潛熱容量，可以滿足設計要求。

臥式暗裝、臥式明裝風機盤管盤管機組選用示例：

◆ 以機組只需滿足平常制冷負荷需求，不考慮非常或高峰負荷為前提來選型

----------------------------------------------------------------------------------------------------------------------------

選擇機組在高速檔時的供冷量為選型參數。

已知：

室內顯熱制冷負荷 3180W 室內全熱制冷負荷 4090W，

進風溫度干球溫度 DB=27℃ 濕球溫度 WB=19.5℃，

風量 700m3/h 進口水溫 7℃ 。

確定機組規格、水量及壓降

在進風溫度27℃/DB，19.5℃/WB及進水溫度7℃，由規格表所得到的冷量應等于或大于所需值，讀出全熱制冷量為4500W的機型為FP-85，查性能參數得機組的顯熱制冷量為3403W，水量為13.2L/min，水阻力為18kpa，其他轉速下的冷量由“風量比—供冷、供熱能力比”曲線查。

◆ 以機組必須滿足非常或高峰負荷來選型

----------------------------------------------------------------------------------------------------------------------------

用風機盤管中速或低速擋的供冷量為選型參數來滿足平常制冷負荷需求，在非常時期或高峰負荷時，使用高速檔，以滿足負荷需求。

已知：

室內顯熱制冷負荷 2000w 室內全熱制冷負荷 2900w

進風干球溫度 DB=27℃ 濕球溫度 WB=19.5℃

風量 480m3h 進口水溫 7℃ 。

確定機組規格、水量及壓降

按標準規格表，查得中速擋符合風量要求的機型為FP-68，其風量為495m3/h，F(xiàn)P-68高速檔的風量為680m3/h，水量為10.8L/min ，制冷顯熱QS1=2750W ，制冷全熱QT1=3600W，

風量百分比為：495/680=0.73

由“風量比—供冷、供熱能力比”曲線查得：

制冷全熱能力比為：制冷全熱QT2=QT1×0.82=2952w，
