產品介紹：

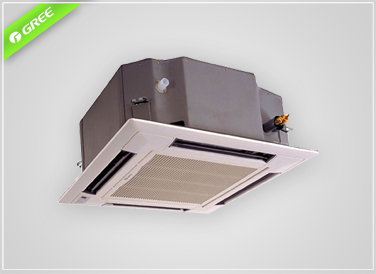

吸頂式風機盤管外露面板高壓大方，可作為室內裝飾物。機身輕薄，美觀悅目。力學原理設計風葉，降低噪音。長久型過濾網，無需頻繁清洗。三速電機調節風量，滿足不同使用要求。接水盤模壓成型，保溫材料整體亞鐵，無凝結水之憂。自帶微電腦控制系統，有遙控、定時、故障報警、睡眠功能。

咨詢熱線：
0731-87633333

該產品適用于：

酒店、賓館、公寓、餐廳、辦公大樓、購物商場、影劇院、體育館、廠房及醫院等場所

分享到：

產品詳情
產品參數
機組選型指導

采用塑料風機（不包括吸頂機組）

----------------------------------------------------------------------------------------------------------------------------

■ 重量輕，在相同電機帶動下，風量增大；

■ 模具制造，葉片角度和蝸殼的型腔的一致性好，達到靜音的效果；

■ 流道和風葉角度通過CFD軟件優化，效率高；

■ 蝸殼分成上、下兩個部分，拆卸方便。

應用CFD流體軟件設計

----------------------------------------------------------------------------------------------------------------------------

■ 機組流道結構合理；

■ 機組內部空氣分布均勻，流動噪音低；

■ 內部渦流少，效率高。

◆ 款式新穎：機組外露面板高雅大方，可以作為室內裝飾物；

◆ 輕便設計：機組大量采用非金屬材料，機身輕而薄，美觀悅目；

◆ 低噪音：采用動力學原理設計風葉，確保風量，降低運轉噪聲；

◆ 長久型過濾網：長久型過濾清潔網可將清潔周期延長20倍，無需頻繁清洗過濾網；

◆ 微電腦控制：機組可以根據室內溫度自動調節風速，滿足不同使用要求；

◆ 整機高度小，節約建筑空間；

◆ 供冷（熱）量大，噪音小，三速電機調節風量，滿足不同使用要求；

◆ 選材優質、嚴格的工藝控制確保整機的質量和使用壽命；

◆ 接水盤模壓成型，保溫材料整體壓粘，無凝結水之憂。

◆ 公司多項技術獲得國家專利，2009年被中國質量萬里行市場調查中心評為“重質量、講誠信、樹品牌全國產品質量穩定合格知名品牌”，2012年七月被評為“質量服務誠信承諾示范單位”。

◆ 格力湖南核心代理商！

◆ 數千臺庫存！即訂即發！

◆ 市內免費送貨，市外免費辦理發貨手續！

如果您對以上產品感興趣或有任何疑問，請點擊網頁右側的在線客服，或致電0731-87633333，凱和專家24小時恭候您。

型號				FP-85XD	FP-102XD	FP-136XD	FP-170XD
項目
性能	風量	高速	m3/h	850	1020	1360	1700
		中速	m3/h	640、	800	1144	1300
		低速	m3/h	480	600	858	850
	供冷量		W	4540	5400	7240	9000
	供熱量		W	6820	8100	11050	13650
	水流量		L/s	0.22	0.28	0.35	0.43
	水阻力		kPa	15	25	29	21
	噪音	標準型	dB(A)	42	44	46	46
盤管	型式		銅管、高效百葉窗翅片
	工作壓力		≤1.6Mpa
電機	型式		B級絕緣電容器啟動三速電機
	數量		個	1
	電源
輸入功率			W	110	120	120	145
推薦電源線			m㎡×根	0.5×3
防觸電等級			Ι
風機	型式			低噪聲離心風機
連接水管				G3/4"(內螺紋)
質量（主體/面板）			Kg	30/6.5	30/6.5	38/6.5	38/6.5

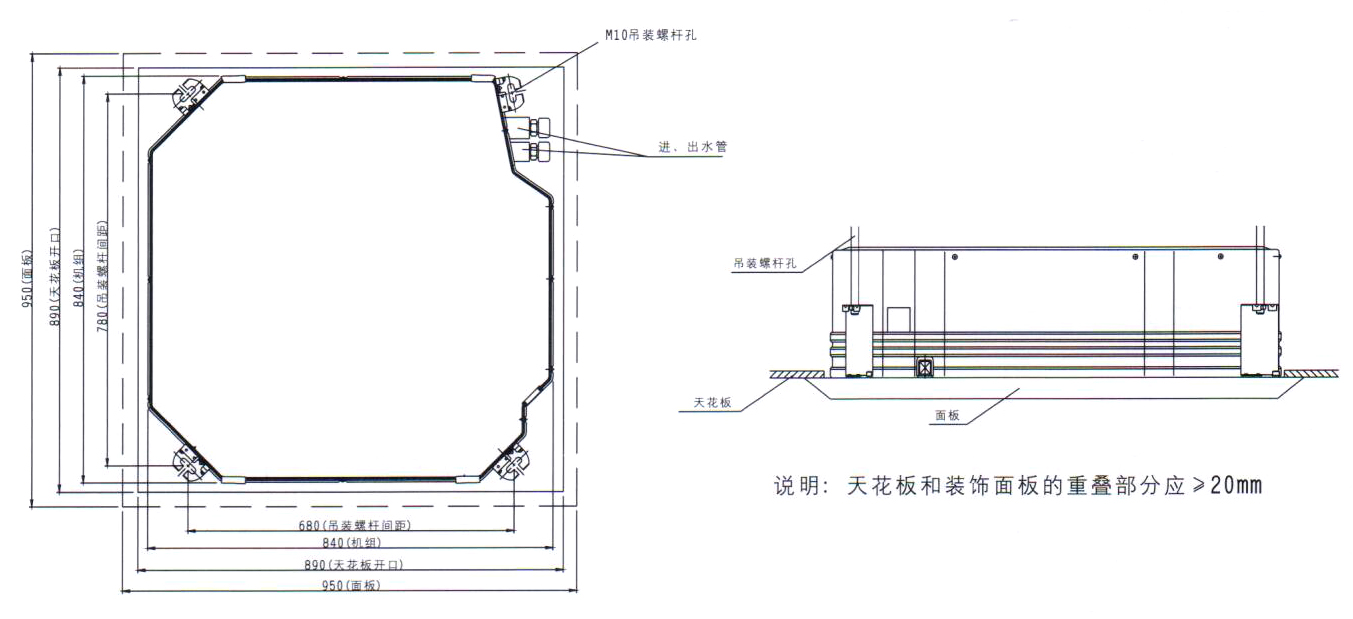

尺寸	主體		cm	84×84×24	84×84×24	84×84×32	84×84×32
	面板			96×96×6

選擇機組時，是把設計顯熱負荷與機組選熱負荷匹配，在大多情況下，盤管有足夠的潛熱容量，可以滿足設計要求。

臥式暗裝、臥式明裝風機盤管盤管機組選用示例：

◆ 以機組只需滿足平常制冷負荷需求，不考慮非常或高峰負荷為前提來選型

----------------------------------------------------------------------------------------------------------------------------

選擇機組在高速檔時的供冷量為選型參數。

已知：

室內顯熱制冷負荷 3180W 室內全熱制冷負荷 4090W，

進風溫度干球溫度 DB=27℃ 濕球溫度 WB=19.5℃，

風量 700m3/h 進口水溫 7℃ 。

確定機組規格、水量及壓降

在進風溫度27℃/DB，19.5℃/WB及進水溫度7℃，由規格表所得到的冷量應等于或大于所需值，讀出全熱制冷量為4500W的機型為FP-85，查性能參數得機組的顯熱制冷量為3403W，水量為13.2L/min，水阻力為18kpa，其他轉速下的冷量由“風量比—供冷、供熱能力比”曲線查。

◆ 以機組必須滿足非常或高峰負荷來選型

----------------------------------------------------------------------------------------------------------------------------

用風機盤管中速或低速擋的供冷量為選型參數來滿足平常制冷負荷需求，在非常時期或高峰負荷時，使用高速檔，以滿足負荷需求。

已知：

室內顯熱制冷負荷 2000w 室內全熱制冷負荷 2900w

進風干球溫度 DB=27℃ 濕球溫度 WB=19.5℃

風量 480m3h 進口水溫 7℃ 。

確定機組規格、水量及壓降

按標準規格表，查得中速擋符合風量要求的機型為FP-68，其風量為495m3/h，F(xiàn)P-68高速檔的風量為680m3/h，水量為10.8L/min ，制冷顯熱QS1=2750W ，制冷全熱QT1=3600W，

風量百分比為：495/680=0.73

由“風量比—供冷、供熱能力比”曲線查得：

制冷全熱能力比為：制冷全熱QT2=QT1×0.82=2952w，
